ATM, APC, and APL configurations
The ATM is our smallest, least expensive variable capacitor. It can be used to replace screw-type air dielectric and mica dielectric capacitors The APC is the most durable air trimmer. It is frequently equipped with a lock-bearing and is used as a factory-adjustable trimmer capacitor, but can also be used as an operator-controlled tuning capacitor. The APL is used as a tuning capacitor in a variety of RF test equipment and ham radio gear. The APL’s combination of low price, high maximum voltages, fairly large capacitances, and low-loss L-4 grade ceramic have made it a popular configuration.
Showing all 11 results
-
ATM-9
$59.00 1pc: $59 2-4pcs $38 5pcs+ $23
Air Gap: 0.016 inches Min Cap: 1.7pF Max Cap: 8.9pF Max Voltage: 500Vrms -
ATM-13
$61.00 1pc: $61 2-4pcs $38 5pcs+ $24
Air Gap: 0.016 inches Min Cap: 2.1pF Max Cap: 12.9pF Max Voltage: 500Vrms -

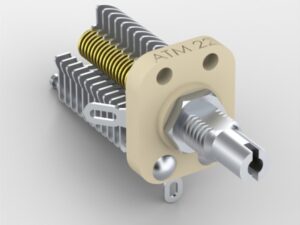

ATM-22
$62.00 1pc: $62 2-4pcs $39 5pcs+ $24
Air Gap: 0.016 inches Min Cap: 2.9pF Max Cap: 21.8pF Max Voltage: 500Vrms -
APC143G
$62.00 1pc: $62 2-4pcs $39 5pcs+ $25
Air Gap: 0.016 inches Min Cap: 7.2pF Max Cap: 143pF Max Voltage: 500Vrms -
16APL153
$61.00 1pc: $61 2-4pcs $38 5pcs+ $24
Single hole mount Delrin shaft Air Gap: 0.016 inches Min Cap: 6.4pF Max Cap: 153pF Max Voltage: 640Vrms -
16APL313
$66.00 1pc: $66 2-4pcs $42 5pcs+ $28
Single hole mount Delrin Shaft Air Gap: 0.016 inches Min Cap: 10.5pF Max Cap: 313pF Max Voltage: 640 Vrms -

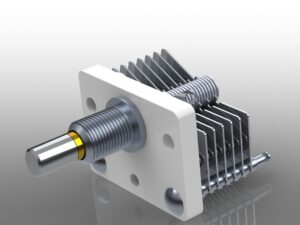

32APL51
$58.00 1pc: $58 2-4pcs $37 5pcs+ $23
Single hole mount Delrin shaft Air Gap: 0.032 inches Min Cap: 5pF Max Cap: 51pF Max Voltage: 1070 Vrms -
32APL105
$61.00 1pc: $61 2-4pcs $38 5pcs+ $24
Single hole mount Delrin shaft Air Gap: 0.032 inches Min Cap: 8.7pF Max Cap: 105pF Max Voltage: 1070 Vrms -
32APL208DE
$73.00 1pc: $73 2-4pcs $47 5pcs+ $32
Single hole mount Delrin shaft Air Gap: 0.032 inches Min Cap: 15.9pF Max Cap: 208pF Max Voltage: 1070 Vrms -
80APL36DE
$68.00 1pc: $68 2-4pcs $44 5pcs+ $29
Single hole mount Air Gap: 0.080 inches Min Cap: 9pF Max Cap: 36pF Max Voltage: 2000 Vrms -
Custom RFQ
Made to Order Capacitors http://www.orenelliottproducts.com/custom-capacitor-quotation/
